DELTA-F

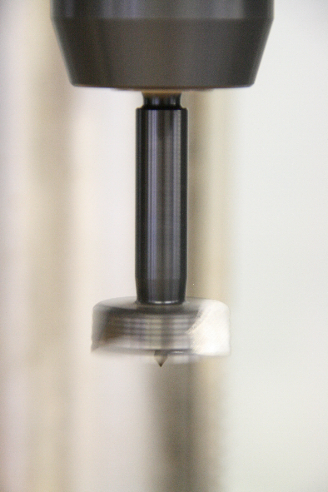

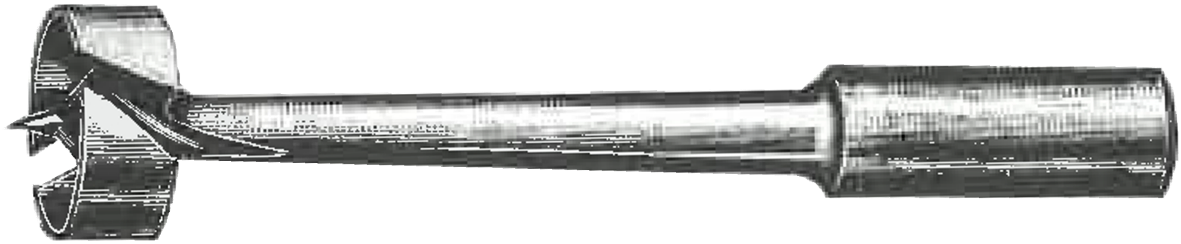

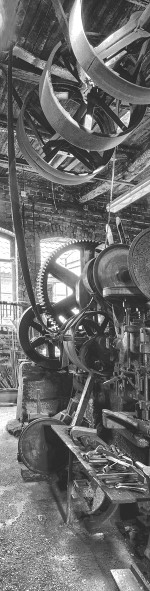

Die FAMAG Werkzeugfabrik war gerade neun Jahre alt, als Benjamin Forstner im fernen Amerika den Forstnerbohrer erfand. Wann genau seine Erfindung dann Europa erreicht oder besser gesagt, das Bergische Land, ist ungewiss. Klar hingegen ist, dass die Anwender seit dieser Erfindung immer versucht haben eine Bohrung in einer genauen Flucht zu bohren. Wer sich schon einmal mit Bohrwinde und antikem Forstnerbohrer versucht hat, kann bestätigen, dass das auf keinen Fall einfach ist, wenn man nicht die notwendige Übung und Praxis besitzt. Später in der Geschichte haben Wasserkrafträder über Transmissionsriemen „Bohrmaschinen“ angetrieben. Die schwierige Führung die bisher der Mensch ausführen musste, wurde nun von der Maschine übernommen. Aus dem Forstnerbohrer wurde dann der Kunstbohrer, aber das ist eine andere Geschichte!

Wenn heute hochexakt fluchtende Bohrungen angefertigt werden, passiert das in der Regel in der Werkstatt auf stationären Tisch oder Ständerbohrmaschinen. Reihenbohrmaschinen sind ferner zu nennen aber zunehmend sind CNC Maschinen heute Praxis. Hier zum Einsatz kommen Spiralwerkzeuge und Zylinderkopfbohrer gleicher Maßen.

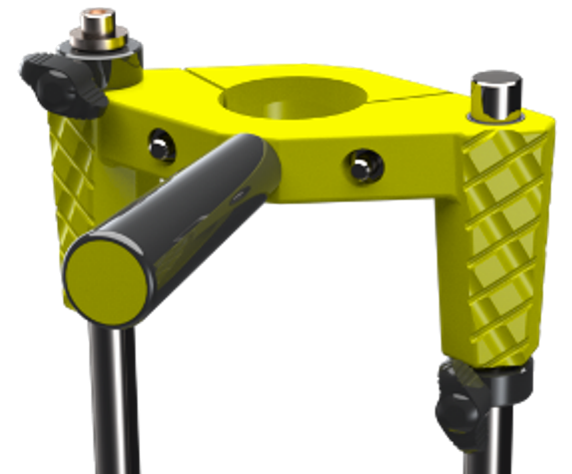

Was aber, wenn auf der Baustelle oder bei einer Montage eine solch exakt senkrechte Bohrung angefertigt werden muss? Unverzichtbare Dienste leisten hier mobile Bohrständer in die man eine Bohrmaschine spannen kann. Viele Anwender haben leidige Erfahrungen mit der Qualität von billigen Bohrständern gemacht. Treffen wir die Profis auf den Messen, ist der prüfende Handgriff immer derselbe: Zuerst wird die obere Brücke der FAMAG Senkvorrichtung - in der die Maschine ihren Platz findet - mit einer Drehbewegung auf Stabilität geprüft. Nachfolgend wird getestet ob die genannte Führungsbrücke spielfrei und leicht auf und ab zu bewegen ist. Der Gesichtsausdruck der Profis ist immer der gleiche: Jawohl diese Senkvorrichtung kann was!

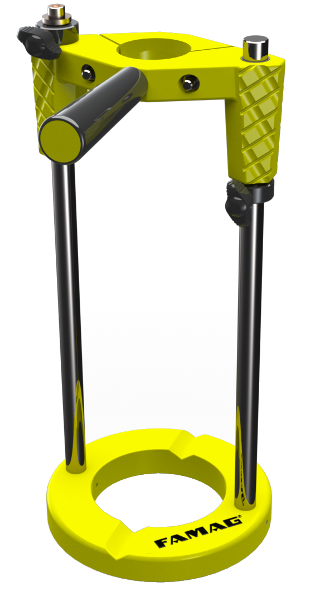

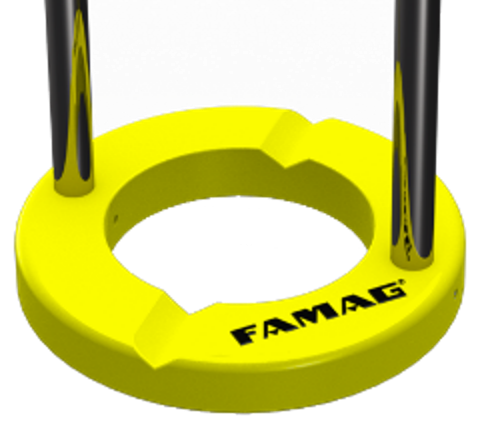

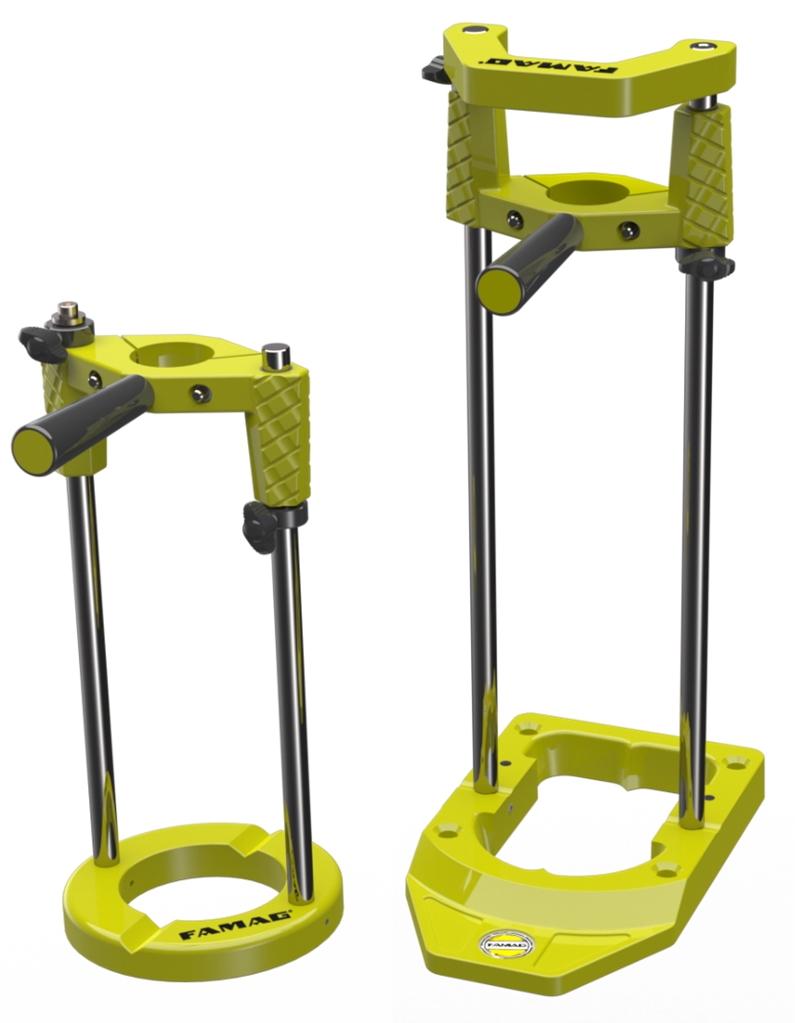

Die kleine FAMAG Senkvorrichtung besteht aus einem kreisrunden Fuß, der einen 150 mm Außendurchmesser aufweist und einen 90 mm Innendurchmesser. In diesem Fuß finden zwei Führungssäulen aus rostfreiem Edelstahl ihren stabilen Halt im exakten Winkel von 90°. Am anderen Ende der Führungssäulen ist die Führungsbrücke zur sicheren Aufnahme aller Maschinen mit Eurohals montiert. Mittels zweier Tiefensteller kann die obere und untere Höhe stufenlos begrenzt werden.

Die Bauteile der Vorrichtung bestehen aus Aluguß. Zum Schutz vor Korrosion haben wir die Senkvorrichtung pulverbeschichtet. Klar, im FAMAG-gelb!

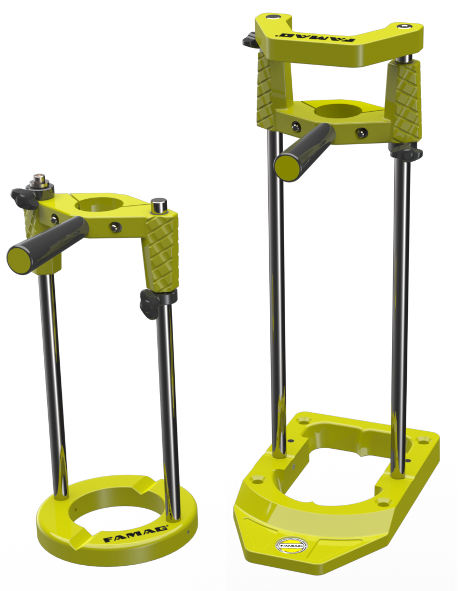

Die große FAMAG Senkvorrichtung ist im Aufbau sehr ähnlich. Ihr Fuß ist allerdings eckig und besitzt die Außenmaße von 250 x 150 mm. Ferner sind hier vier Bohrungen zur Aufnahme von Spannvorrichtungen angebracht. Bitte bestellen Sie diese Spannvorrichtungen separat.

Auch bei dieser Senkvorrichtung ergibt sich ein Innenmaß von maximal 90 mm. Am oberen Ende dieser Senkvorrichtung befindet sich ein Stabilisator. Er verbindet die beiden Führungssäulen und bringt im Einsatz zusätzliche Stabilität.

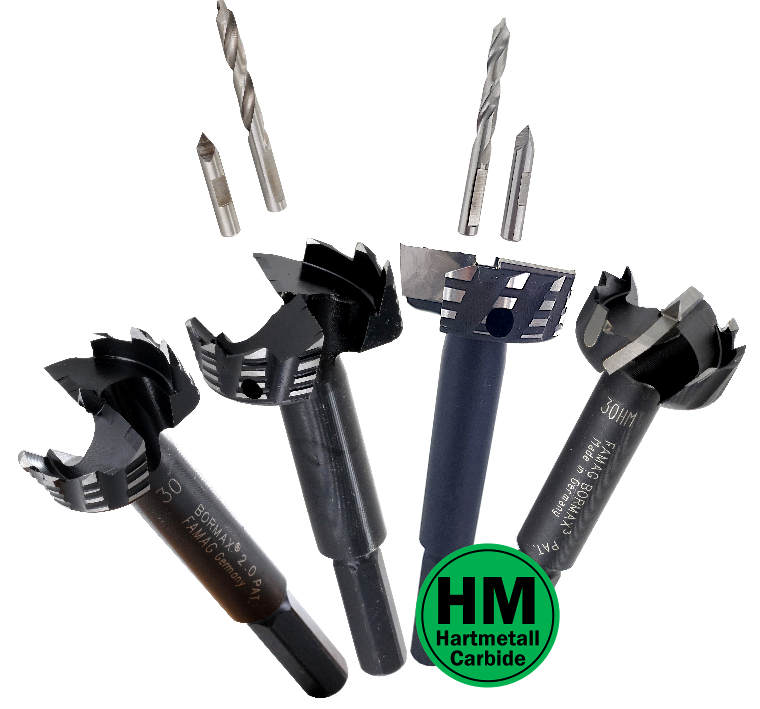

Mit dem beiliegenden Inbusschlüssel können Sie die beiden Maschinenschrauben der Führungsbrücke lösen und Ihre Maschine mit Eurohals (Ø 43 mm) montieren. Zwischen dem Maschinenfutter und dem Fuß der Vorrichtung finden Sie ausreichend Platz um nun Ihre Bohrwerkzeuge einzuspannen. Im Bereich der Zylinderkopfbohrer empfehlen wir Ihnen die Bohrer der Serie Bormax prima. Diese gibt es im Durchmesserspektrum von 15 bis 120 mm. Für beschichtete Platten können Sie zwischen dem Bormax³ HM prima, dem Kunstbohrer HM oder dem Bormax³ HM wählen. Viele Durchmesser stehen zur Verfügung. Es ist zu erwähnen, dass der Innendurchmesser des Fußes der Senkvorrichtung 90 mm misst. Somit sollten Sie maximal einen Bohrer im Durchmesser kleiner 90 mm einsetzen. Selbstverständlich können Sie in dieser Senkvorrichtung auch Spiralwerkzeuge einsetzen. Die maximale Bohrtiefe der kleinen Senkvorrichtung beträgt 210 mm und die des großen Bruders 320 mm.

Da die Senkvorrichtung mit zwei Tiefenstellern ausgestattet ist, können Sie einmal die Senktiefe einstellen, als auch den oberen Anschlag, um die Maschine nicht jedes Mal unnötig in die Endposition ziehen zu müssen. Das kann sehr angenehm sein, wenn Sie ein Bohrwerkzeug mit geringer Gesamtlänge verwenden.

Wir gießen kein glühendes Aluminium mehr in Remscheid! Somit lassen wir die Bauteile der Vorrichtung aus Aluminium für uns anfertigen. Klar nach unserer strengen Werksnorm in der bekannten FAMAG Qualität! Die Bearbeitung der Bauteile erfolgt auf unseren CNC Maschinen im Werk und auch hier werden die neuen Bohrständer montiert. Die Bohrständer bestechen durch große Stabilität bei geringem Eigengewicht, da sie aus Aluminium gefertigt wurden. Die Qualität dieser Bohrständer und das Preis/Leistungsverhältnis sind hervorragend. Dieses Zusammenspiel lässt uns die FAMAG Bohrständer zur DELTA-F Familie von FAMAG zählen!



• kompakte und robuste aber leichte Senkvorrichtung durch den verwendeten Werkstoff Aluminium
• leichtes Verfahren der Maschinenbrücke durch geschliffene Führungssäulen aus nichtrostendem Edelstahl
• kompatibel zu allen Elektromaschinen mit Eurohals (Ø 43 mm)
• zwei stufenlos einstellbare Tiefensteller
• Aufspannmöglichkeit auf Holzsparren mittels vier Spannelementen die im Zubehör lieferbar sind bei der Ausführung mit eckigem Fuß

Wichtige Kennzahlen:

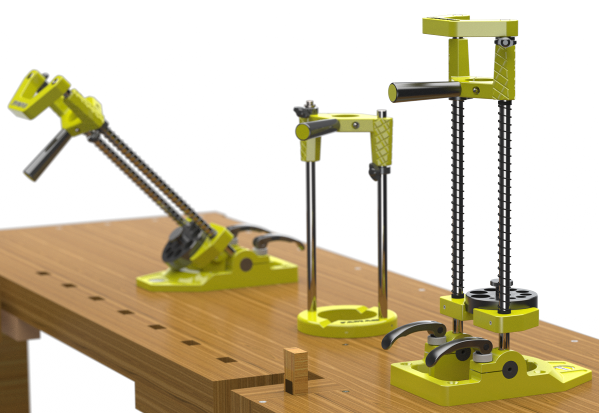

Sollte Ihnen die Bohrtiefe von 210 mm bzw. 320 mm nicht ausreichen, empfehlen wir Ihnen die starren Bohrständer der Serie 1403. Diese bieten wir für die Bohrerlängen 320/460 und 650 mm an. Im Fall, dass Sie in einem Winkel von nicht 90° bohren möchten, stehen die schwenkbaren Bohrständer der Serie 1404 zur Verfügung. Bei dieser Variante ist ein Winkel von 45 – 90° stufenlos einstellbar. Auch diese Bohrständer fertigen wir für Bohrer mit einer Gesamtlänge von 320/460 und 650 mm.

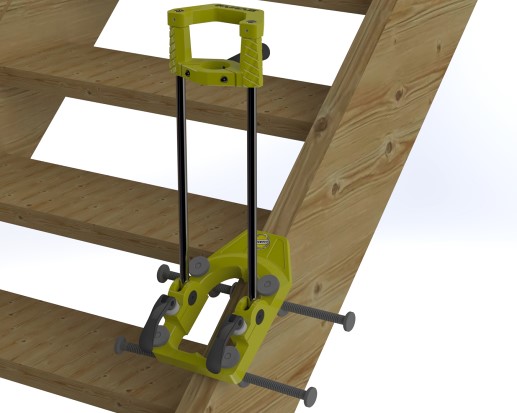

Falls Sie die Bohrungen für Staketen einer Treppe bohren möchten, bieten wir für diesen Einsatz einen schwenkbaren Treppenbaubohrständer der Serie 1406 an. Dieser ist ausgelegt für Bohrwerkzeuge mit einer Gesamtlänge von bis zu 350 mm. Er ist stufenlos schwenkbar von 45 – 90°.

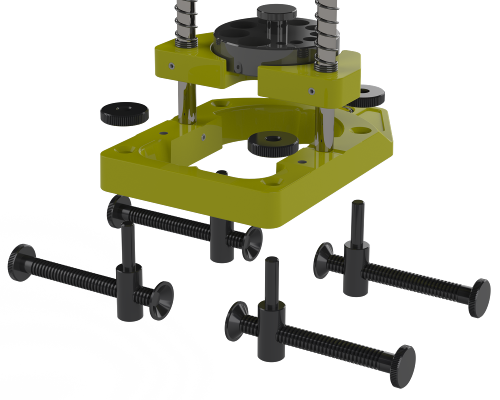

Im Zubehör können Sie für alle Bohrständer die Spannvorrichtungen einzeln erwerben. Diese passen universell auf alle Bohrständer und die große Senkvorrichtung mit eckigem Fuß.
